EBI | Edelstahl

Besteht die Anforderung, Maschinen oder Anlagen mit kompakten, robusten und langlebigen zeilenförmigen Infrarotbeheizungen auszustatten - bei gleichzeitigem Bestreben, den wirtschaftlichen und technischen Aufwand für die Beheizung zu minimieren - stellen Elstein EBI-Systeme eine standardisierte Möglichkeit dar, diese Anforderungen zu realisieren.

Elstein Bauelemente EBI sind Infrarot-Strahlungssysteme, deren Gehäuseteile in Edelstahl (Ursprung Deutschland) ausgeführt sind. EBI-Systeme sind korrosionsbeständig und sowohl mechanisch als auch thermisch sehr stabil. Sie eignen sich deshalb besonders für Anwendungen, bei denen solche Anforderungen erfüllt werden müssen; zum Beispiel in der Lebensmittelindustrie.

Die Bauelemente EBI werden montiert geliefert. Sie lassen sich mit vielen Elstein-Flächenstrahlern bestücken, wobei eine Kombination verschiedener Bauformen und Leistungen gleichartiger Strahlertypen möglich ist.

Anwenderseitig wird final die Verdrahtung, das Befestigen der EBI-Elemente an einem bauseits erstellten Profilstahlrahmen sowie die Verbindung mit dem elektrischen Netz vorgenommen.

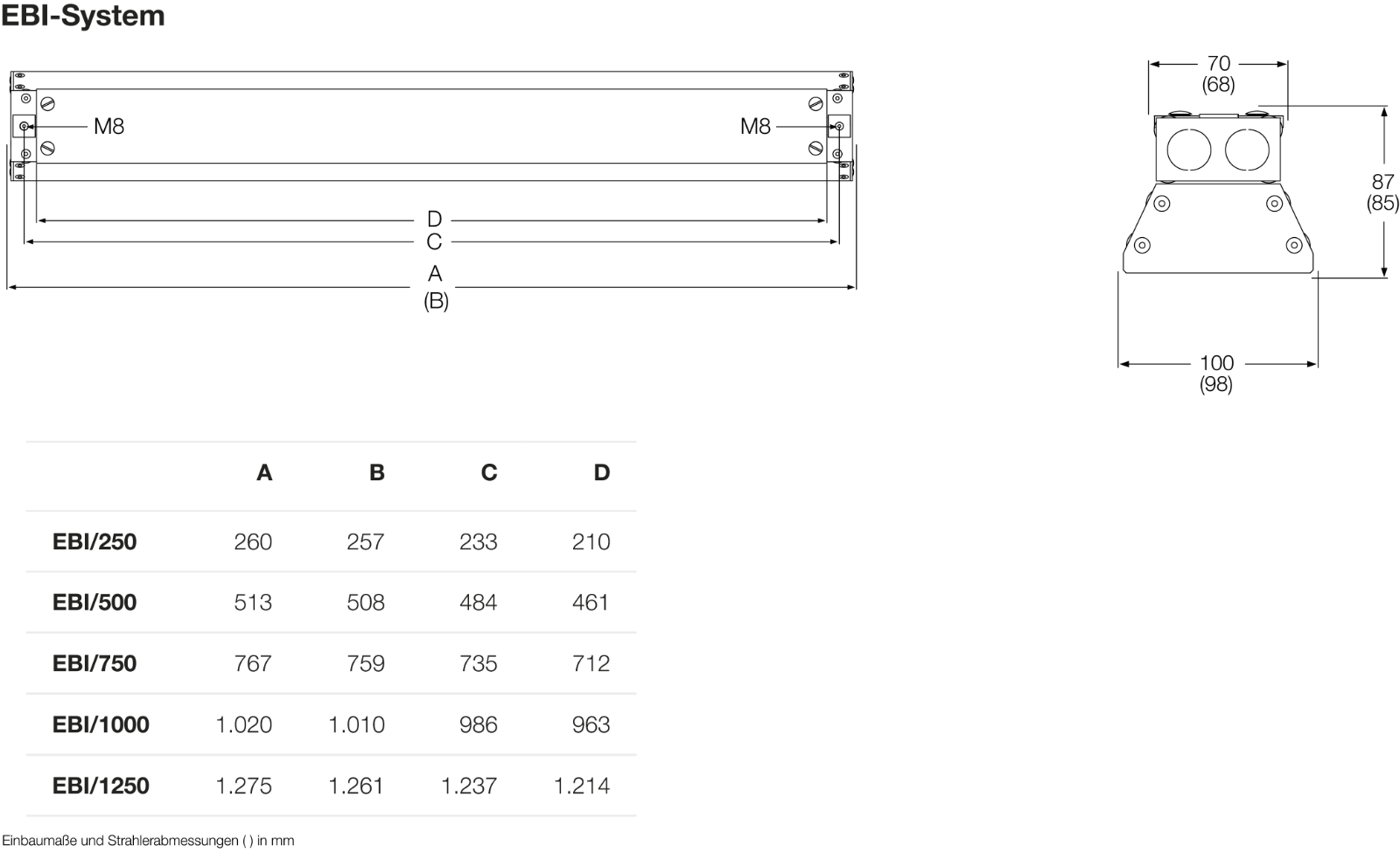

Elstein Bauelemente EBI stehen standardmäßig in fünf Längen zur Verfügung, die zu Strahlungsflächen in beliebigen Geometrien und Einbaulagen zusammengesetzt werden können.

Standardausführung

Keramische Infrarotstrahler, montiert, wählbare Strahlertypen aus den Serien HTS, SHTS, HSR, FSR.
Die maximal wählbare Strahlerleistungsstufe ist 1.200 W. Eine gemischte Bestückung bezüglich der Strahlerleistungen und Abmessungen ist möglich.

Temperaturregelung

Thermoelementstrahler zur Temperaturregelung werden auf Kundenwunsch in die Bauelemente EBI eingebaut. Zubehör zur Temperaturregelung befindet sich im Elstein-Lieferprogramm.

Reflektoren REO für die Strahlerabmessungen 245x60 mm bzw. 122x60 mm, montiert

Die Reflektoren bestehen aus poliertem Edelstahl. Sie dienen zur Aufnahme und Befestigung der Strahler sowie der Reflektion der IR-Strahlung in Richtung des Erwärmungsgutes.

Gehäuse-, Trage- und Deckelprofile, sowie die zugehörigen Endstücke, alles aus Edelstahl, montiert

Zum Einbau der an den Reflektoren REO befestigten keramischen Infrarotstrahler. Jedes EBI besteht aus einem Gehäuseprofil mit zwei Endstücken, einem Trageprofil mit zwei zugehörigen Endstücken und einem Deckelprofil. Die Endstücke des Trageprofils sind mit je zwei Ringschlitzen versehen. Die Durchtrennung der Stege an den Ringschlitzen gibt Bohrungen zum Einsatz von M20-Verschraubungen für die Stromversorgung frei.

Zweipolige Anschlussklemmen AK, montiert und mit Strahleranschlussenden verbunden

Für die Verdrahtung der keramischen Infrarotstrahler. Zubehör für die Verdrahtung, temperaturbeständige flexible Metallschläuche sowie Verschraubungszubehör befindet sich im Elstein-Lieferprogramm. Die Schläuche dienen zur Aufnahme der Nickellitze sowie der Thermoleitung und schützen diese vor mechanischer Belastung.

Varianten
